无尘车间：

    1.洁净度：Class10000#/Class1000#/Class100#，正压，以行业使用要求定制设计；

2.温湿度：客户自行配备吊顶空调

3.布局（见设计图）：根据占地分为：物料缓冲及静置室（34平），万级车间（43平），千级车间（66平），更衣室及人员缓冲通道（18平）；

4.运用配置：物料周转台车于缓冲间转卸后须通过货淋通道（850*2000mm）进入静置室，静置室过滤标准为Class1000#，静置室与千级车间断隔，安装推拉门；

5.万级车间，人员通过直接进入；

6.千级车间，配置更衣室、双人双吹风淋室，以及出入缓冲段（见设计图）

7.照明：采用吸顶式洁净三防灯(200~300Lux)

8.室内噪音：≤65dB

9.控制：杉野自主设计控制柜。

四、结构材料

1.四周采用双面彩钢防火岩棉净化板，吊顶采用玻镁净化板，室内部高度2.77米，外围墙齐至吊顶天花2.82米。

      2.安全应急门采用双面彩钢防火岩棉净化板门（W1400*H1950mm）。

      3.衔接材料采用铝合金专用型材，接口密封采用专用中性玻璃胶。

      4.千级车间出入更衣室缓冲段以及独立风淋室。

5.万级车间采用过滤回风道结构，千级车间采用过滤回风墙结构；

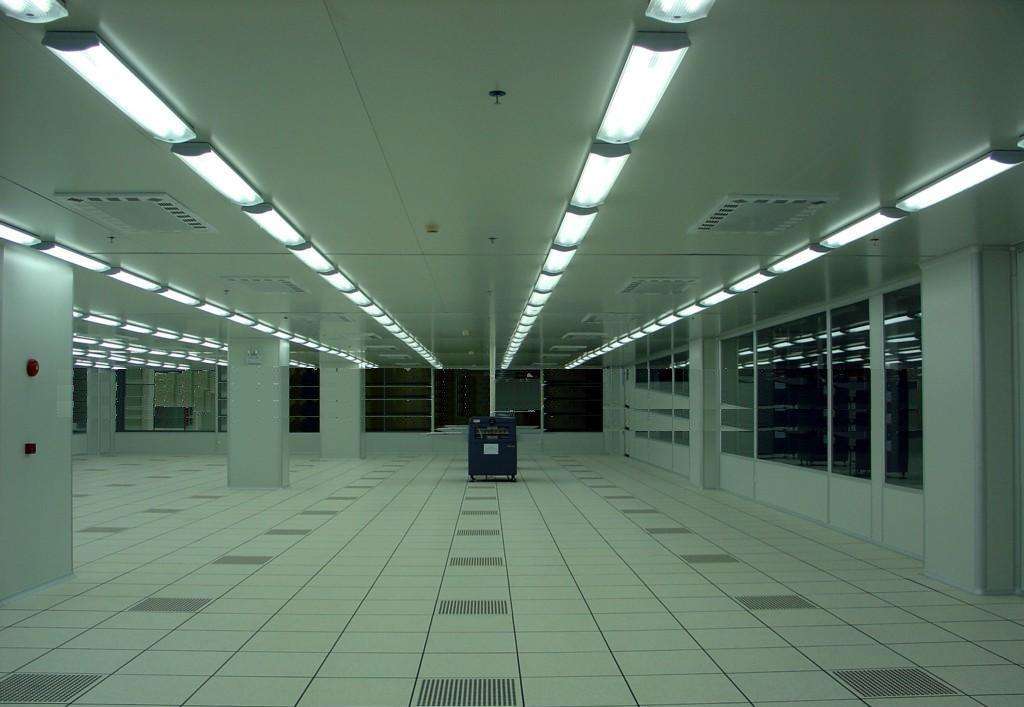

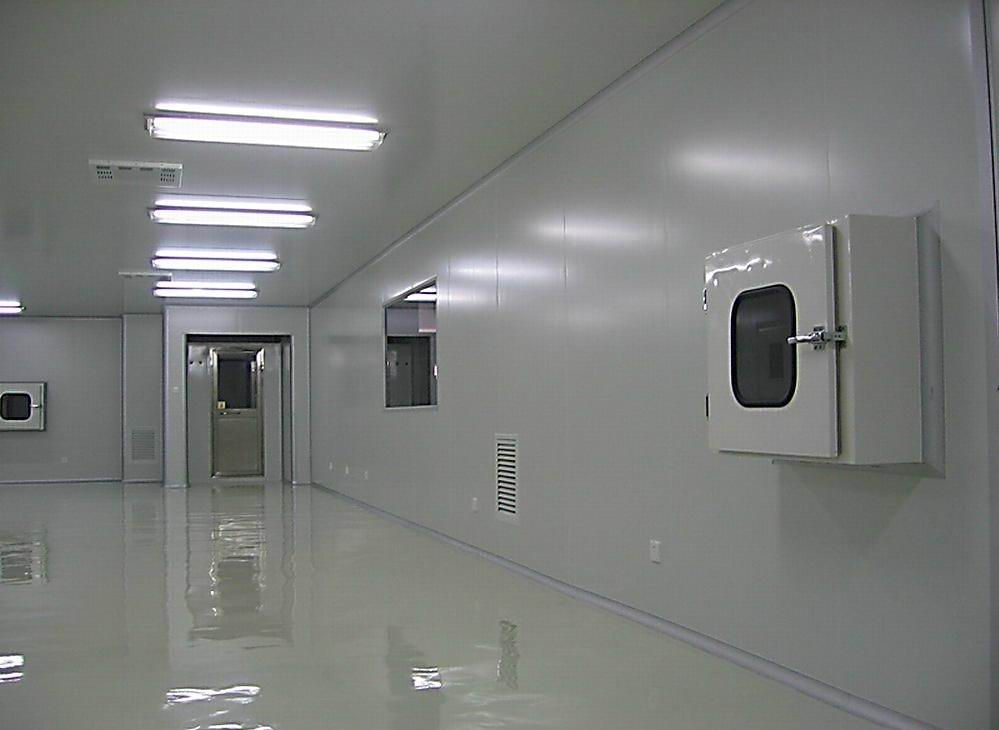

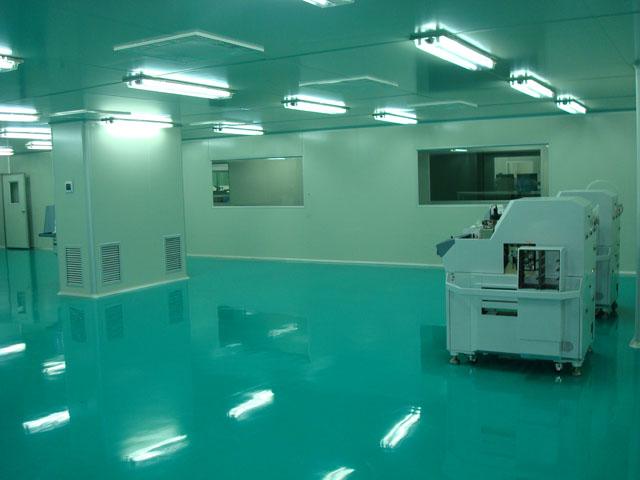

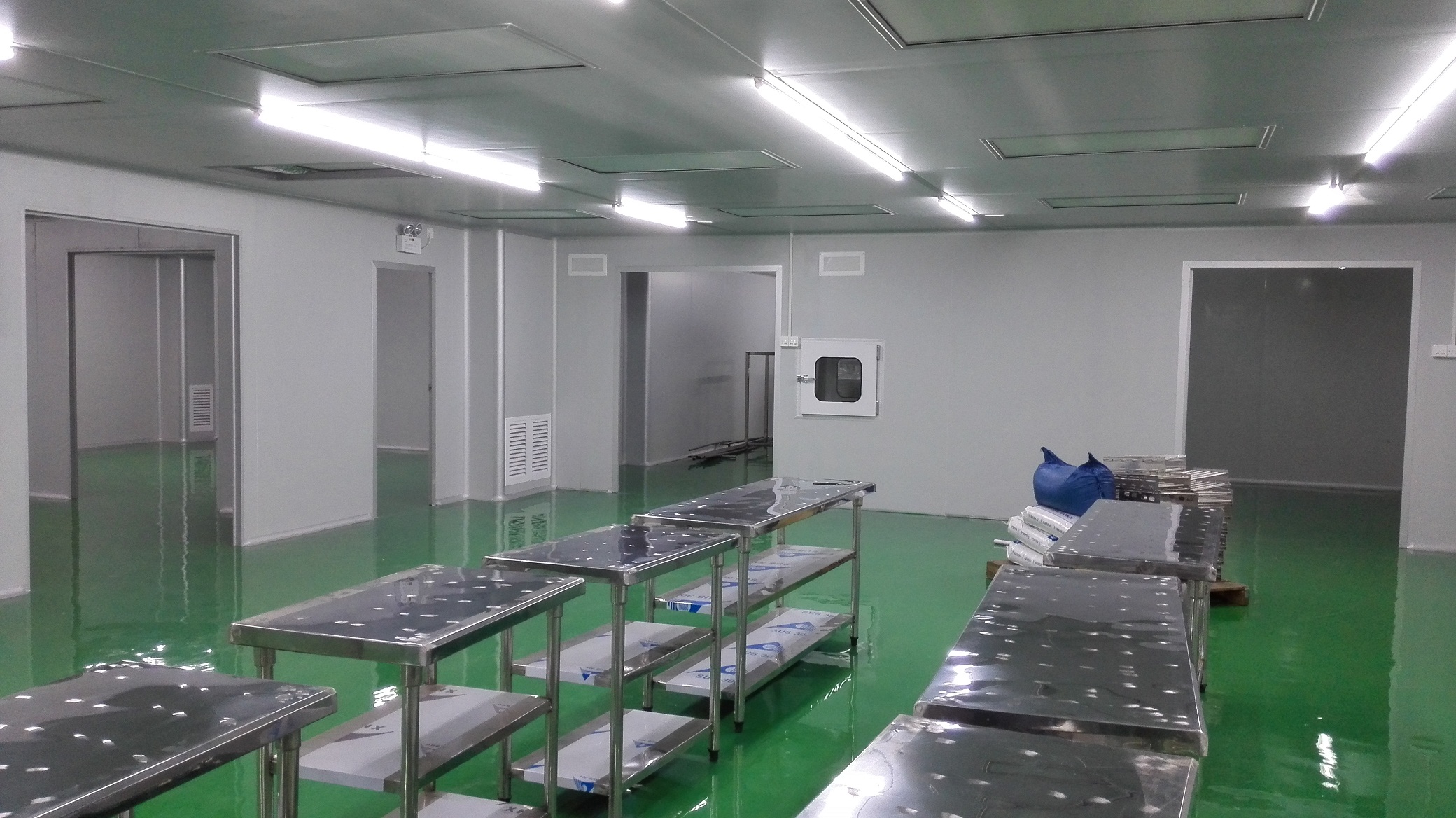

6.空气过滤采用FFU层流罩+高效过滤器（99.99%滤尘效率），平均分布（见设计图）                 无尘车间参考图

 物料缓冲间4套，物料静置室6套，千级车间22套，万级车间8套，更衣室2套，出入缓冲段2道；

7.内外循环回流：顶送侧回，自然紊流，净化回风窗（300*300mm/500*500mm)

8.观察窗:W800*H600.

9.传递窗:W600*H600

五、施工结构参考……

  （1）风/货淋：

外形尺寸：L*W*H(mm)2000*1400*2050

货淋区尺寸：L*W*H(mm)2000*850*1885

左右侧喷嘴数量：18～24只

功率（KW）：2.2

适用人数： 2～4

（2）FFU层流罩风口：尺寸：1170*570*300mm，过滤器效率：高效过滤器：99.99%@0.3um；              FFU层流罩风口

       （3）净化回风窗（300*300mm/500*500mm)，450*450mm/450*800mm自制夹层回风道/回风墙；

 防静电地平漆

     防静电地平漆场地面积约：20000*25000mm，采用国标微光型灰色环氧表漆，抗压耐磨无味环保。

     防静电地平漆工序：原地面磨平--批底层漆---批中涂层---铺导电铜箔---批导电炭黑---表层漆。

车间隔墙

  根据场地规划，约为13.24+4+6（米）采用防火彩钢板隔离，两扇门（1400*1950mm），高度齐吊顶天花2.82米。
