一.   主要技术参数：

1.1温度范围：R.T+5 ~ +300℃;

1.2波 动 度：±0.5℃；仪表控制精度：±1℃

1.3温度偏差：≤±2.5℃；（空载条件下，≤250℃）

 1.4工作室尺寸：深1500*宽1500*高2100mm

       外围尺寸：深1900*宽2200*高2600mm 顶部配置除外

1.5升温时间:2～4℃/min；

1.6加热功率：18KW；9+9安装方式；

1.7电    源：380V，50 Hz，三相五线制；

二.   空气调节系统：

2.1运风形式：上下强制气流循环；

2.2运风马达：耐高温长轴电机,配合多翼式风轮；

2.3加热方式：管式带翅片镍铬合金加热器。

三． 测控系统：

3.1  温度测量：Pt100 铂电阻；

3.2  控制系统：优仪E600触控专用仪表，PID自动调节器，固态继电器SSR输出，精度0.1；

3.3  成套电器：采用施耐德接触器，美格尔固态继电器；

3.4  时 间 制：可控开关设计，第一，温到计时功能，时间到达，自动关闭电热系统;第二，不计时，人为关机；

3.5  超温保护：独立主控，三重保护，自动调控，过温上限保护，报警且自动切断加热电源；

3.6  运行方式：恒定运行。

3.7  风机与加热器形成互锁，风机不启动时加热器无法启动，防干烧功能设计。

3.8  功率配置分段安装，采用时间制来控制第二组的启动时间，节能、稳定。

四.   室体结构及用料说明

4.1  箱体材料：外壳防锈处理（Q235）冷轧钢板静电喷塑(或不锈钢），

4.2  内室材料：采用优质不锈钢；

4.3  保温材料：隔热材料采用硅酸铝纤维棉；

4.4  大门：双开式，可视玻璃窗（可选）；

4.5  承重设计：底部采用槽钢或工字钢做整机支架,好强承重.设备固定位置后配合载重型脚杯支地；

4.6  门 密 封：采用9字型专用密封条，高强耐温；内壁与外壁衔接处采用低导热材质，减少外箱表面温度，防烫手；

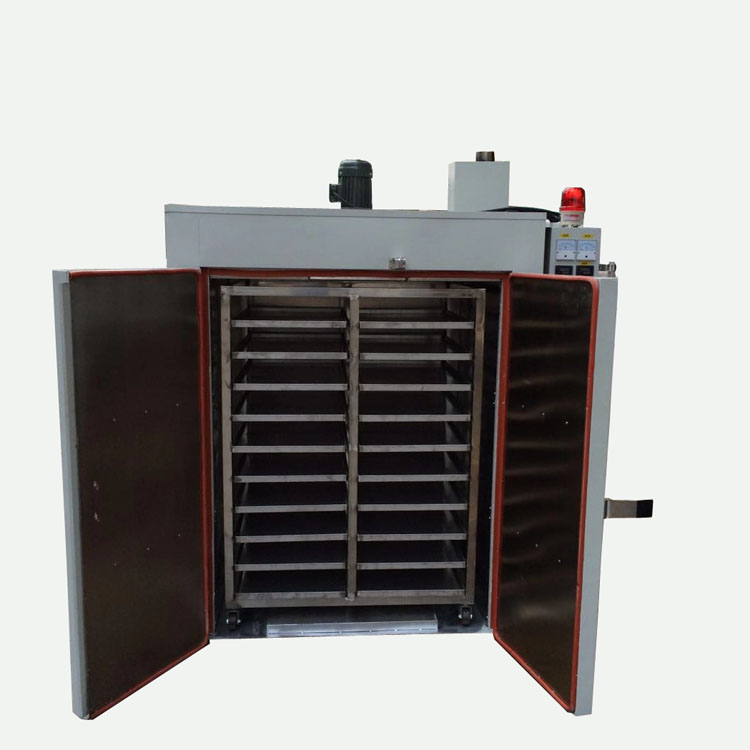

4.7  置物托盘：10层托盘，抽屉式限位设计，满足不同高度的产品试验;（若采用滑轨，建议使用温度≤180℃）

4.8  排温管置顶，口径为150mm；

五. 设备满足的试验方法：

GB2423·1高温试验。

GB2423.2－2001试验B高温试验方法

  GB5170«电工电子产品环境试验基本参数检定方法»；

   JB/T5520-1991干燥箱技术条件

六.   使用设备的环境条件：

6.1  环境温度：-10 ~ 40℃；

6.2  相对湿度：≤85% R.H；

6.3  大气压：86 ~ 106 kpa；

6.4  电源：380V，50HZ；
