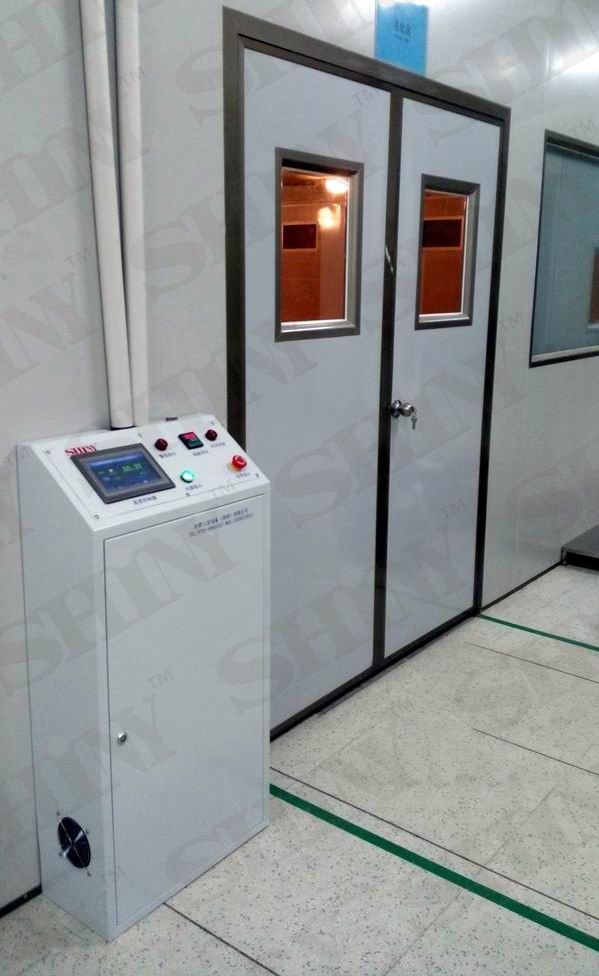

欧智通科技老化房调试完工
|
工程任务量： 1、恒温老化柜库体（六面）； 2、恒温老化柜的热风运风，独立控制； 3、换风窗及控制系统，室内进新风及排热风； 4、温度控制系统采用7寸彩色触控专用温度控制系统 5、温度控制精度:±0.5℃. 6、温度均匀度:±3.0℃. （空载状态时） 正常升温时间:由常温升至60℃小于35分钟非线性空载. ※温度变化速率为空气温度平均变化速率,而非产品温度变化速率.
|
|||
|
1 |
烘烤量 |
（客户自定） |
|
|
2 |
恒温老化柜电量需求 |
约为：36KW。 |
|
|
3 |
结构尺寸 ORT65M3 |

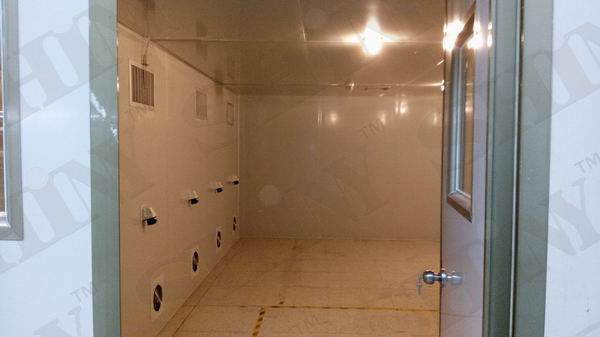

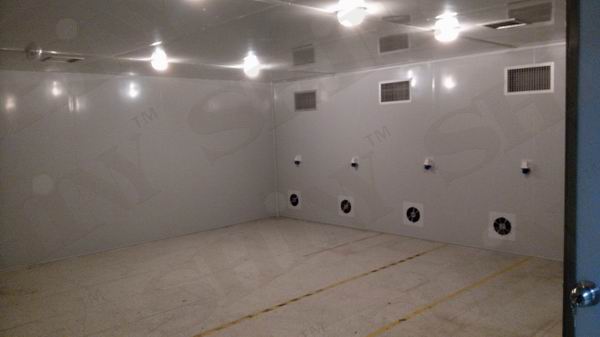

恒温老化房内尺寸：W6000 x D6000 x H2200mm；(长x宽x高)mm |
|
|
4 |
库体材质 |
50mm厚防火岩棉双面彩钢保温板 |
|
|
5 |
开门 |
50mm厚双面彩钢保温板 W1500×H2000mm（单开） |
|
|
6 |
墙面开门 |
左侧：W600×H800mm |
|
|
7 |
门面视窗 |
H600×W400mm |
|
|
8 |
测试引线口 |
直径￠50 可开、关； |
|
|
9 |
固定方式 |
连接处采用专用连接铝材 |
|
|
10 |
温度范围 |
使用范围：R.T+5℃～70℃ |
|
|
11 |
温度均匀度 |
≤±3.0℃（空载条件下） |
|
|
12 |
辅助升温 |
循环风道内装有加温温度电热丝作升温用，采用温度模块配合固态继电器SSR动作，节能型设计； |
|
|
13 |
超温溫进、排风 |
超温时，排风马达启动，超温进风自垂百叶进新冷风，热风由排热风机排至室外 |
|
|
14 |
电线 |
恒温老化柜中所有用线均采用国标线以及高温电线。 |
|
|
15 |
报警及保护装置 |
A.控制电源加保险及热过载继电器 |
|
|
16 |
B.超温报警 |
||
|
17 |
C.鼓风机过载、过热、缺相保护 |
||
|
18 |
D.电热采用无风切电过热保护 |
||
|
19 |
E.严格国执行家电工安全标准，确保布线规范，及各接线端口均有明确标识，无裸露现象 |
||
|
20 |
F.可靠的接地和漏电保护装置 |
||
|
21 |
G.室内超温三重保护,超过设置温度风机排风,高温红色报警及排风机启动排风. |
||
|
22 |
温度控制方式 |
选择7寸彩色专用温控系统 |
|
|
23 |
1. PID为控制核心，通过过继电器实现自动控制功能 |
||
|
24 |
B.排风系统采用独立温度控制系统. |
||
|
25 |
C.时间单独控制、倒记时功能。 |
||
|
26 |
温度检测 |
A.室内1点温度检测及1个超温保护检测。发热管自身的过温保护器。 |
|
|
27 |
B.排风温度采用独立温控器室内独立取点进行，以防止因外部原因造成排风系统瘫痪。 |
||
|
28 |
温度显示 |
A.烘烤总过程温度自动控制。 |
|
|
29 |
B.单点控制排风取样点. |
||
|
30 |
声光报警系统
|
在恒温老化柜外设置设置蜂鸣器，恒温老化柜内运行状态。
|
|
