无尘(洁净)车间

无尘(洁净)车间

更新:2017-04-07 23:04:07      点击:

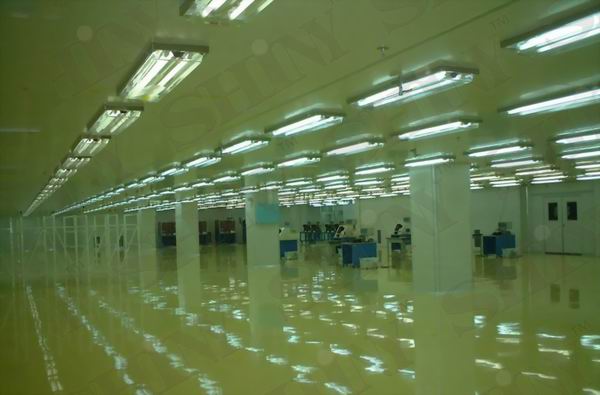

无尘车间是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。无尘车间也叫洁净厂房、洁净室(Clean Room)、无尘室。其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。净化车间根据区域环境、净化程度等因素,为若干等级。
提交订单
详情







无尘车间是指将一定空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除,并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内,而所给予特别设计之房间。无尘车间也叫洁净厂房、洁净室(Clean Room)、无尘室。其室内均能俱有维持原先所设定要求之洁净度、温湿度及压力等性能之特性。净化车间根据区域环境、净化程度等因素,为若干等级。

设计规划

●动线规划要点:要检讨分析人车路径、配管系统、排气管道、原料搬运和作业的流程等,尽量缩短动线,并避免交叉,以防止交叉污染。作业者、化学药品、材料等动线勿集中;无尘车间四周,宜设缓冲区;制造装置的出入,不要对作业产生大影响。

●有些空气净化系统的空气,如经处理仍不能避免交叉污染时,则不能循环使用:固体物料的粉碎、称重、配料、混合、制料、压片、包衣、灌装等工序;用有机溶媒精制的原料药精制、干燥工序;放射性药品生产区;病原体操作区;工艺过程中产生大量有害物质、挥发性气体的生产工序;固体口服制剂的颗料

安装与使用

1. 装配式洁净厂房的全部维修构件在工厂内按统一模数及系列加工完成,适于批量生产,质量稳定,供货迅速;

2. 机动灵活,即适合在新建厂房配套安装,也适宜老厂房的净化技术改造。维修结构也可随工艺要求任意组合,拆卸方便;

3. 需要辅助建筑面积较小,对土建筑装修要求低;

净化设备

 风淋室

风淋室是现代工业洁净厂房中必不可少的洁净配套设备,它能去除人和物表面的尘埃,同时又对风淋室两侧的洁净区和非洁净区起到了缓冲与隔离的作用。该设备广泛应用于食品、医药、生物工程及精密电子等领域。风淋室分为"普通型和联锁型"两类:普通型采用手动启动吹淋的控制方式,个别操作者会选择"不经过吹淋就离开"的逃避方式。这使得洁净区的空气洁净度难以保证。甚至可能会影响到产品质量。

洁净室内,在动态情况下,细菌及尘埃的最大发生源是操作者,当操作者进入洁净室之前,必须用洁净空气吹淋其衣服表面附着的尘埃颗粒

高效送风口

本产品为万级,十万级乱流洁净室新建,改建工程净化空调系统终端送风装置。可广泛应用与电子工业,精密机械,冶金,化工等工业及医疗,制药,食品等部门的净化空调系统。本装置主要由静压箱,高效过滤器,铝合金扩散板,标准法兰接口等组成,造型美观,结构简单,使用可靠。 本送风口为下装式,具有在洁净室内安装和更换过滤器方便的优点,高效过滤器采用机械压紧或液槽密封装置,确保风口安装无泄露,密封可靠,净化效果好

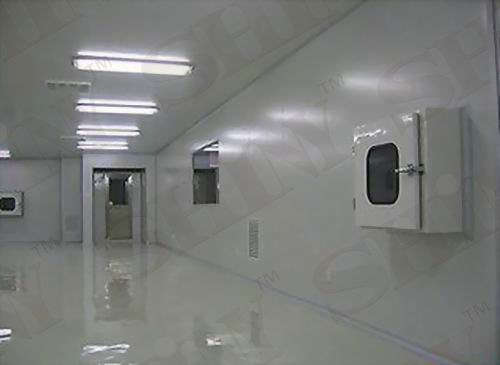

传递窗

传递窗主要适用于洁净区与非洁净区之间,或洁净室与洁净室之间的小货物传递,可有效的减少洁净室门的开启次数,把洁净区的污染减少的最低程度。根据使用要求,传递窗箱体表面可喷塑,内胆可用不锈钢,外表美


观。传递窗的两扇门采用电控连锁或机械连锁装置,可有效的防止低洁净等级区内的灰尘带入高洁净区内,是净化车间必备佳品。

 洁净工作台

无尘车间内的洁净工作台可根据产品要求或其他用途的要求,在操作台上保持高洁净度的局部净化。洁净工作台可以在操作台的局部空间形成无菌、无尘的局部净化,其主要组成部件有预过滤器、高效过滤器、风机机组、外壳、静压箱、台面和配套的电器元器件等。无尘车间的洁净工作台的构造要求:台面,采用木质塑料贴面贴于层压板上做成台面,或采用不锈钢做台面;箱体,用热扎薄钢板与骨架气焊易变形,可采用冷轧薄板折边搭接,大电流电焊,内表面需粘贴消声材料,最大尺寸应以通过一般房门为宜;箱体密封,所有缝隙均采用密封胶密封;操作区截面应尽可能与空气过滤器送风截面相同,尽量减少盲区;风机、电机,选用高压低噪的小型风机,风机与箱体的连接采用软连接,电机及风机均应采取减振措施;灯罩,日光灯要尽量设置在灯罩内,灯罩内要通过洁净气流;预过滤器,须设置预过滤器,容量要大,在使用风量下,初阻力宜小于50Pa;高效过滤器,尽量采用大面积的过滤器,减少空气过滤器的数量,过滤器与框架之间的密封应采用封导结合的双环密封系统。

FFU风机过滤单元

FFU为英文缩写,全称为 Fan Filter Units, 中文意思为"风机滤器单元(机组)",也称空气过滤单元。风机从FFU顶部将空气吸入并经初、高效过滤器过滤,它为不同尺寸大小,不同洁净度等级的洁净室、微环境提供高质量的洁净空气。各净化工程企业的FFU执行标准略有不同,业内通行的指标为:过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出,但稳定性差距很大。经过实地检测,国际品牌普遍难以适应"中国环境因素",质量虽然普遍高于国产公司,但1年后的稳定性测试普遍不理想;而大部分国内低端品牌的工程质量也较差强人意。净化工程行业开始注重产品质量与稳定性的双向验收标准,并逐步以实地检测数据(之前多依靠行业报告)更真实的体现工程性价比.

 层流罩

层流罩一种可提供局部高清洁环境的空气净化设备。它主要有箱体,风机,初效空气过滤器,高效空气过滤器。阻尼层,灯具等组成,箱体喷塑或采用不锈钢材料。该产品即可以悬挂,又可地面支撑,结构紧凑,使用方便。可以单个使用,也可多个联接组成带状洁净区域。

车间材料

隔热夹心板

隔热夹心板是通过先进的自动成型机将彩色钢板压型后用高强度粘接剂把内外两层钢板(也可以用铝板,不锈钢或装饰板)与自熄型聚苯乙烯泡沫板(也可用其他防火材料)加压加热复合而成的新兴建筑板材。

隔热夹心板外型美观,色泽鲜艳多样,轻质高强,施工迅速方便,以板块拼装,不用大型起吊设备,无湿作业。集承重,保温,防火,装饰于一体,不用二次装饰,可广泛用于大跨度结构屋面,墙体,保温隔热厂房或保温防火厂,净化厂房,冷库,冷藏车,集装箱房

洁净密闭门

洁净密闭门分铝合金门和彩钢板门两中。门扇轻,钢性好,密闭性能佳,产品整体性能好,表面平整,光滑,耐腐,不易积尘,外型美观高雅,启闭灵活,经久耐用,具有隔音,保温,防火等优点。具体规格可以根据用户的要求设计。

洁净密闭窗

洁净密闭窗可根据用户的设计要求,采用R60或R44系列型材,制作成圆弧边框或三角边框。

洁净密闭灯

洁净密闭灯分为普通型和应急型两种。通常采用双管形式。其中应急型在正常情况下也可以当普通型使用,在厂房突然断电的情况下,其可保持继续照明, 并且不需要单独供电系统。在用材上,洁净密闭等有不锈钢和烤漆型两种,面罩有透明和不透明之分。

结构包柱

结构包柱适用于洁净区内有水泥结构柱或钢结构柱的情况,经彩钢板安装处理后,使车间即美观漂亮,又符合GMP要求。

配电箱

洁净区内的配电箱(柜)根据要求不同,可采用明装或暗装方式安装。其暗装结构形式类似于通风柱井或结构包柱。

进出线选用:

配电箱的进出线选用低压电缆,电缆的选择应符合技术要求。例如30kVA、50kVA变压器的配电箱的进线使用VV22-35×4电缆,分路出线使用同规格的VLV22-35×4电缆;80kVA、100kVA变压器的配电箱的进线分别使用VV22-50×4、VV22-70×4电缆,分路出线分别使用VLV22-50×4、VLV22-70×4电缆,其电缆与铜铝接线鼻压接后再用螺栓与配电箱内接线桩头连接。 进入制证车间之前,先要穿上防尘鞋套,车间门口就安放有自动鞋套机。随后,笔者走进了一个两端都有门的"小走廊","走廊"两侧的无数个小"吹风机"不断对笔者"吹风"。这间"小走廊"名为"风淋室","吹风机"是旋转喷嘴,能迅速清除附着在衣服上的灰尘、头发、发屑等杂物。每一位工作人员和外来人员进入洁净室无尘车间之前,都要通过风淋间"净化"。风淋室的两道门电子互锁,可以兼起气闸室的作用,阻止外界污染和未被净化的空气进入洁净区域。

空气洁净度

经济和科技发达的国家和地区都有自己的空气洁净标准和规范标准,都规定了有关的洁净度等级,我国于1984年颁布《洁净厂房设计规范》(GBJ73-84),1996年该规范进行了较大的修改,1990年颁布《洁净室施工及验收规范》(JGJ71-90)以指导施工和验收的重要文件。该规范在重新修订中。

洁净度等级

等 级

每立方米(升)空气中》0.5μm尘粒数

每立方米(升)空气中》5μm尘粒数

100

《35*100(〈3.5〉


1000

《35*1000(〈35〉

《250(〈0.25〉

10000

《35*10000(〈350〉

《2500(〈2.5〉

100000

《35*100000(〈3500〉

《25000(〈25〉
